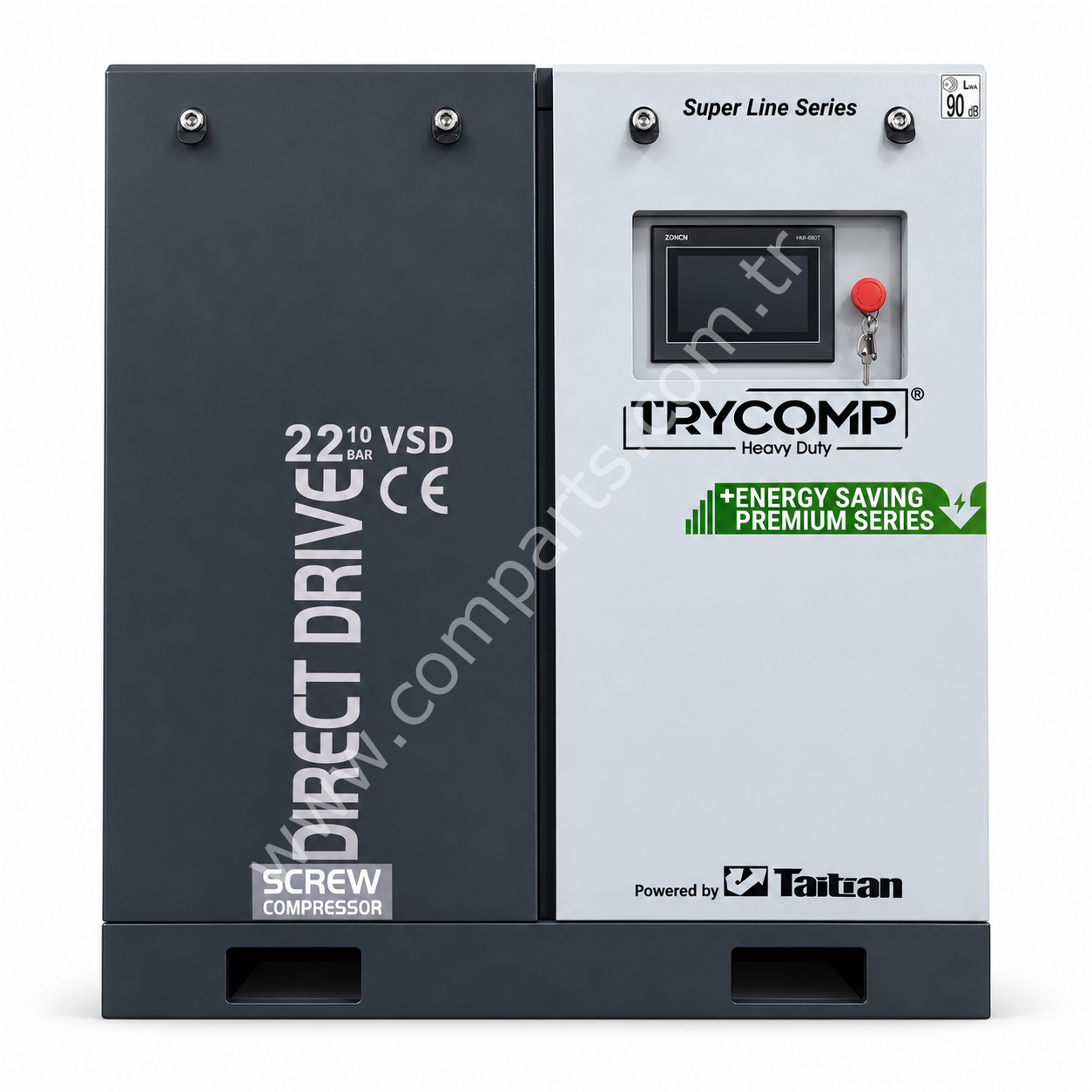

TRYCOMP TRY22TD 22 kW Vidalı Kompresör 30 HP IE5 PM Motorlu VSD

TRYCOMP TRY22TD 22 kW Vidalı Kompresör – IE5 PM Motorlu VSD

TRYCOMP TRY22TD 22 kW vidalı kompresör, 30 HP motor gücü, IE5 Permanent Magnet (PM) motor teknolojisi ve Inovance CP700 inverter kontrolüyle endüstriyel basınçlı hava ihtiyaçları için sunulur. Direkt akuple tahrik sistemi ve değişken hız kontrolü, işletmenin hava tüketimine uygun çalışma düzeninin oluşturulmasına yardımcı olur.

22 kW Vidalı Kompresör – IE5 PM Motor Teknolojisi

IE5 motor verimlilik sınıfında sunulan 22 kW vidalı kompresör, kalıcı mıknatıslı motor teknolojisine sahiptir. Motorun verimlilik sınıfı, işletmenin enerji değerlendirmesinde dikkate alınabilecek teknik özelliklerden biridir.

Bu motor yapısıyla 22 kW vidalı kompresör, üretim tesisleri ve atölyelerde kullanılabilir. Gerçek elektrik tüketimi; çalışma basıncına, hava ihtiyacına, yük profiline ve sistemin bakım durumuna bağlıdır.

22 kW Vidalı Kompresör – VSD İnverter Kontrolü

Inovance CP700 inverter, motor hızının hava ihtiyacına göre ayarlanmasını sağlayan değişken hız kontrolünü destekler. Elektronik kontrol paneli, çalışma parametrelerinin izlenmesini ve kompresörün işletme şartlarına göre yönetilmesini kolaylaştırır.

Gün içinde hava tüketiminin değiştiği uygulamalarda 22 kW vidalı kompresör, VSD kontrolüyle talepteki değişimlere uyum sağlar. Kapasite seçiminde işletmenin minimum ve maksimum hava tüketimi birlikte değerlendirilmelidir.

Direkt Akuple Tahrik Sistemi

TRYCOMP TRY22TD 22 kW vidalı kompresör, motor ile vida ünitesi arasında direkt akuple tahrik yapısı kullanır. Kayış ve kasnak içermeyen bu güç aktarımı, kayış gerginliği ayarı ve kayış değişimi gerektiren bakım işlemlerini ortadan kaldırır.

Direkt akuple 22 kW vidalı kompresör, bakım planı hazırlanırken motor, vida ünitesi ve diğer servis bileşenleriyle birlikte değerlendirilmelidir. Periyodik bakım aralıkları için ilgili modelin kullanım kılavuzu esas alınmalıdır.

8–10 Bar Çalışma Basıncı

Ürün bilgilerinde 8–10 bar çalışma basıncı belirtilen 22 kW vidalı kompresör, bu basınç seviyeleriyle uyumlu pnömatik sistemlerde değerlendirilebilir. Seçim yapılırken kompresör çıkışındaki basınç kadar kullanım noktasında ihtiyaç duyulan basınç da dikkate alınmalıdır.

Boru hattı, filtreler ve kurutucu üzerindeki basınç kayıpları sistem hesabına dahil edilmelidir. Gereğinden yüksek basınçla çalışmak yerine uygulamanın gerektirdiği çalışma koşulları belirlenmelidir.

22 kW Vidalı Kompresör – Gövde ve Kurulum

1100 × 840 × 1200 mm gövde ölçülerine ve 284 kg ağırlığa sahip TRY22TD, kurulum alanının bu değerlere göre planlanmasını gerektirir. Aksiyel fanlı hava soğutma sistemi için ortam havalandırması ve sıcak hava tahliyesi dikkate alınmalıdır.

IP65 koruma sınıfı motora aittir. 22 kW vidalı kompresör yerleşiminde bakım erişimi, ortam koşulları ve üreticinin kurulum talimatları birlikte değerlendirilmelidir. Belirtilen gürültü seviyesi ≤80 dB(A)’dır.

Öne Çıkan Özellikler

• 22 kW / 30 HP motor gücü: Endüstriyel basınçlı hava uygulamaları için motor kapasitesi.

• IE5 PM motor: Kalıcı mıknatıslı motor teknolojisi.

• VSD kontrol: Hava talebine göre değişken hız yönetimi.

• Inovance CP700 inverter: Elektronik motor kontrolü.

• Direkt akuple tahrik: Kayış ve kasnak içermeyen güç aktarımı.

• Elektronik kontrol paneli: Çalışma parametrelerini takip etme imkânı.

• IP65 motor koruması: Motor için belirtilen koruma sınıfı.

• Aksiyel fanlı soğutma: Hava soğutmalı çalışma düzeni.

Kullanım Alanları

Metal İşleme ve CNC: 22 kW vidalı kompresör, hava tüketimi ve basınç ihtiyacı uygun olan pnömatik ekipmanlar ile yardımcı üretim sistemlerinde değerlendirilebilir.

Otomotiv Yan Sanayi: 22 kW vidalı kompresör, pnömatik el aletleri, montaj istasyonları ve basınçlı hava kullanan üretim ekipmanları için seçilebilir.

Mobilya ve Ahşap İşleme: 22 kW vidalı kompresör, uygun hava kapasitesi sağlandığında pnömatik sıkıştırma, çivileme ve üretim ekipmanlarının hava beslemesinde kullanılabilir.

Paketleme ve Ambalaj: 22 kW vidalı kompresör, pnömatik silindirler ve otomasyon ekipmanları için sistemin hava kalitesi ve tüketim koşullarına göre değerlendirilebilir.

22 kW Vidalı Kompresör Seçim Rehberi

22 kW vidalı kompresör seçiminde motor gücü tek başına yeterli değildir. Aynı anda çalışan ekipmanların hava tüketimi, istenen çalışma basıncı, günlük kullanım süresi ve gelecekteki kapasite ihtiyacı birlikte hesaplanmalıdır.

Kompresörün seçilen basınçtaki hava debisi, işletmenin toplam ihtiyacıyla karşılaştırılmalıdır. Hava tankı, kurutucu, filtreler ve boru hattı da sistemin çalışma koşullarına uygun seçilmelidir. Uygulama için gerekli hava kalitesi ayrıca belirlenmelidir.

TRYCOMP TRY22TD 22 kW vidalı kompresör, doğru kapasite hesabı ve uygun sistem tasarımıyla işletmenin basınçlı hava altyapısında değerlendirilebilecek bir seçenektir.

Teknik Bilgiler

Marka: TRYCOMP
Model: TRY22TD
Kompresör Tipi: Tek Kademeli Vidalı Hava Kompresörü
Motor Gücü: 22 kW / 30 HP
Motor Tipi: Permanent Magnet (PM)
Motor Verimlilik Sınıfı: IE5
Motor Devri: 3000 rpm
Kontrol Sistemi: VSD / Inovance CP700 İnverter
Kontrol Paneli: Elektronik
Tahrik Sistemi: Direkt Akuple
Çalışma Basıncı: 8–10 bar
Motor Koruma Sınıfı: IP65
Soğutma Tipi: Aksiyel Fanlı Hava Soğutma
Besleme Gerilimi: 380 V / 50 Hz / 3 Faz
Gürültü Seviyesi: ≤80 dB(A)
Ağırlık: 284 kg
Ebatlar: 1100 × 840 × 1200 mm
